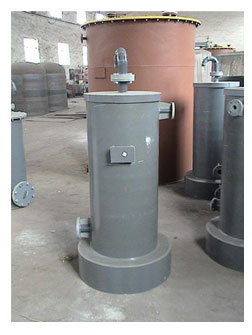

酸雾吸收器

产品简述：酸雾吸收器的酸雾进口与储酸槽的排气口用耐腐蚀管道连接成密闭系统，从加水口加入水并通过加水系统进行水喷淋，均匀喷洒下来，经过吸收系统让酸雾充分被水吸收后释放，然后水溶液通过排水口排出，去到中和池。

【酸雾吸收器概述】
酸雾吸收器是根据用户在现场装卸31%工业时，挥发出很强的液体，在大气中产生酸雾，对周围的仪器、仪表、设备、人体和建筑物有一定的刺激和腐蚀等原因而设计的一种酸雾吸收装置。我公司设计的酸雾吸收器根据酸雾易溶于水的化学特性，将储酸槽或酸计量箱排出的酸雾被水吸收后释放，使气体净化后排放，达到防止环境污染的目的。

【酸雾吸收器构成及工作原理】

1、酸雾吸收器构成
酸雾吸收器由酸雾进酸系统、加水系统、吸收系统、排放系统四大部分组成。它与现场储酸槽连接组成一个闭环酸雾吸收系统。其基本工作原理如下图所示：

2、酸雾吸收器工作原理
酸雾吸收器的酸雾进口与储酸槽的排气口用耐腐蚀管道连接成密闭系统，从加水口加入水并通过加水系统进行水喷淋，均匀喷洒下来，经过吸收系统让酸雾充分被水吸收后释放，然后水溶液通过排水口排出，去到中和池。

酸雾吸收器主要参数表

公称直径	H	H1	H2	H3	H4	L1	L2	L3	M	Φ×σ	DN1	DN1	DN3
Φ250	700	50	200	610	810	50	77	77	Φ390	250×6	20	20	15
Φ350	1200	75	280	1145	1453	80	80	80	Φ500	350×6	40	25	32
Φ500	1300	100	330	1200	1553	80	100	100	Φ700	500×6	40	25	32
Φ700	1292	88	380	1204	1565	100	100	100	Φ850	700×8	40	80	32
Φ800	1760	100	400	1610	2013	100	100	100	Φ1000	800×8	40	80	32

【酸雾吸收器设备安装技术要求】

1、环境条件
（1）设备应安装在与工业储罐相近的地方，便于管线连接，最好安装在室外，如安装在室内，应与储酸槽配套安装在单独设置的工作室，面积根据设备型号及储酸槽的大小而定；
（2）此设备最好安装在避免阳光直射的位置使用，如在室内使用那就应合理安装排风扇，保持室内通风良好。

2、安装条件
（1）室内应具备动力水源，水管管径DN≥20mm，常规动力水压应为0.2～0.4Mpa；
（2）设备工作间地面应铺设耐酸瓷砖，并设有冲洗用水源和排水沟；
　　（3）客户自备的储酸槽应具备一定的防护措施，如护栏、护墙、以及防泄露等装置。

3、设备安装
　　在具备上述环境条件与安装条件的情况下，方可安装设备，正常投入运行。

四、设备操作程序
　　（1）酸雾吸收器的酸雾进口与储酸槽（或计量箱）的排气口用耐腐蚀管道连接成密闭系统。酸雾管从吸收器的进气口接入，水从吸收器的进水口接入，使流水处于常流状态，废水排至中和池内。
　　（2）设备开始使用时，先打开进水口及排水口管路上的阀门，当发现有出水时，再打开酸雾进口管路上的阀门。
